E-Mobilität Elektrifizierte Fahrzeugtechnik sicher verstehen
Unsere Lehrsysteme vermitteln den Aufbau und die Funktion von Hybrid- und Elektroantrieben. Dazu gehören auch die Arbeitsschritte beim Umgang mit Hochvoltsystemen.
Das Angebot reicht vom kompakten Hochvolt-Trainingsmodell über funktionsfähige Hybridantriebe bis zum Schulungsfahrzeug mit Mess- und Diagnosezugängen.
Produktübersicht als PDF
Der Prospekt zeigt die wichtigsten Lehrsysteme und Ausstattungsvarianten dieses Produktbereichs auf einen Blick.
HV-System freischalten
Schalt- und Prüfabläufe zur Spannungsfreischaltung am Trainingsmodell üben.
Energiefluss nachvollziehen
Die Zusammenarbeit von E-Maschine, Hochvoltbatterie und Leistungselektronik untersuchen.
Messen und analysieren
Elektrische Größen, Bussignale und Diagnoseinformationen direkt am Schulungssystem untersuchen.
Kompaktmodell zum Arbeiten an HV-Systemen
Am kompakten Hochvoltmodell lassen sich die typischen Schritte zur Spannungsfreischaltung eines Hybrid- oder Elektrofahrzeugs üben.
Spannungsfreischaltung systematisch trainieren
Das Trainingsmodell verfügt über typische Schaltelemente, wie sie zur Spannungsfreischaltung von Hybrid- und Elektrofahrzeugen eingesetzt werden.
Zusätzlich können wichtige elektrische Prüfungen wie Potentialausgleichs- und Isolationsmessungen durchgeführt und ausgewertet werden.
Komplette Hybridantriebe als Funktionssystem
An einem funktionsfähigen Hybridantrieb können Lernende untersuchen, wie Verbrennungs- und Elektromotor mit dem Hochvoltsystem zusammenarbeiten.

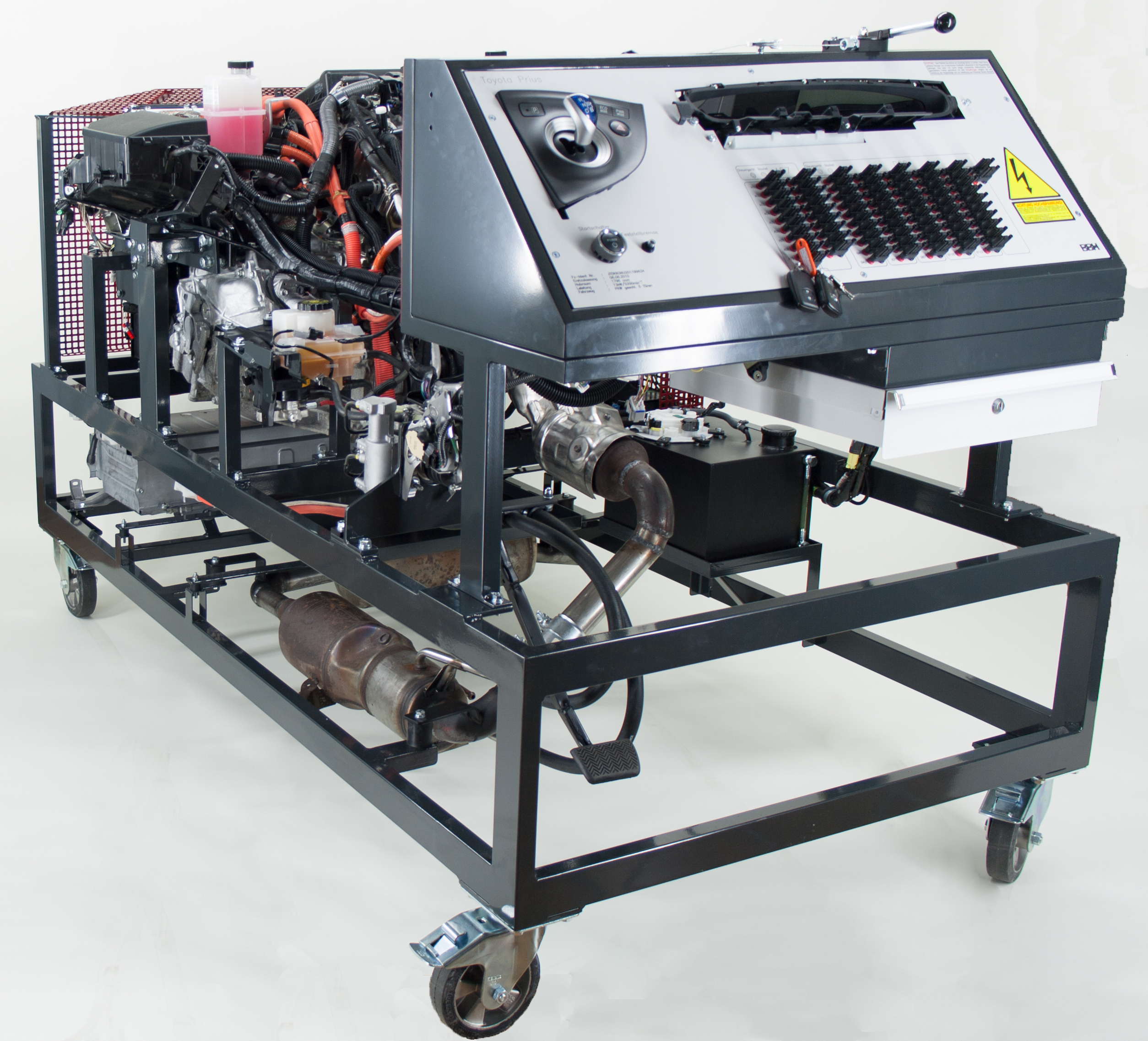

Funktionsfähiger Vollhybrid-Schulungsstand
Ein Beispiel ist ein Schulungssystem auf Basis des Antriebs eines Toyota Prius III. Der vollständige Antriebsverbund umfasst neben dem Verbrennungsmotor auch Getriebe, elektrische Antriebskomponenten und Hochvoltbatterie.
Originale Fahrzeugkomponenten, Kabelbaum, Bedienelemente und Diagnoseschnittstelle bleiben im funktionsfähigen Systemverbund erhalten.

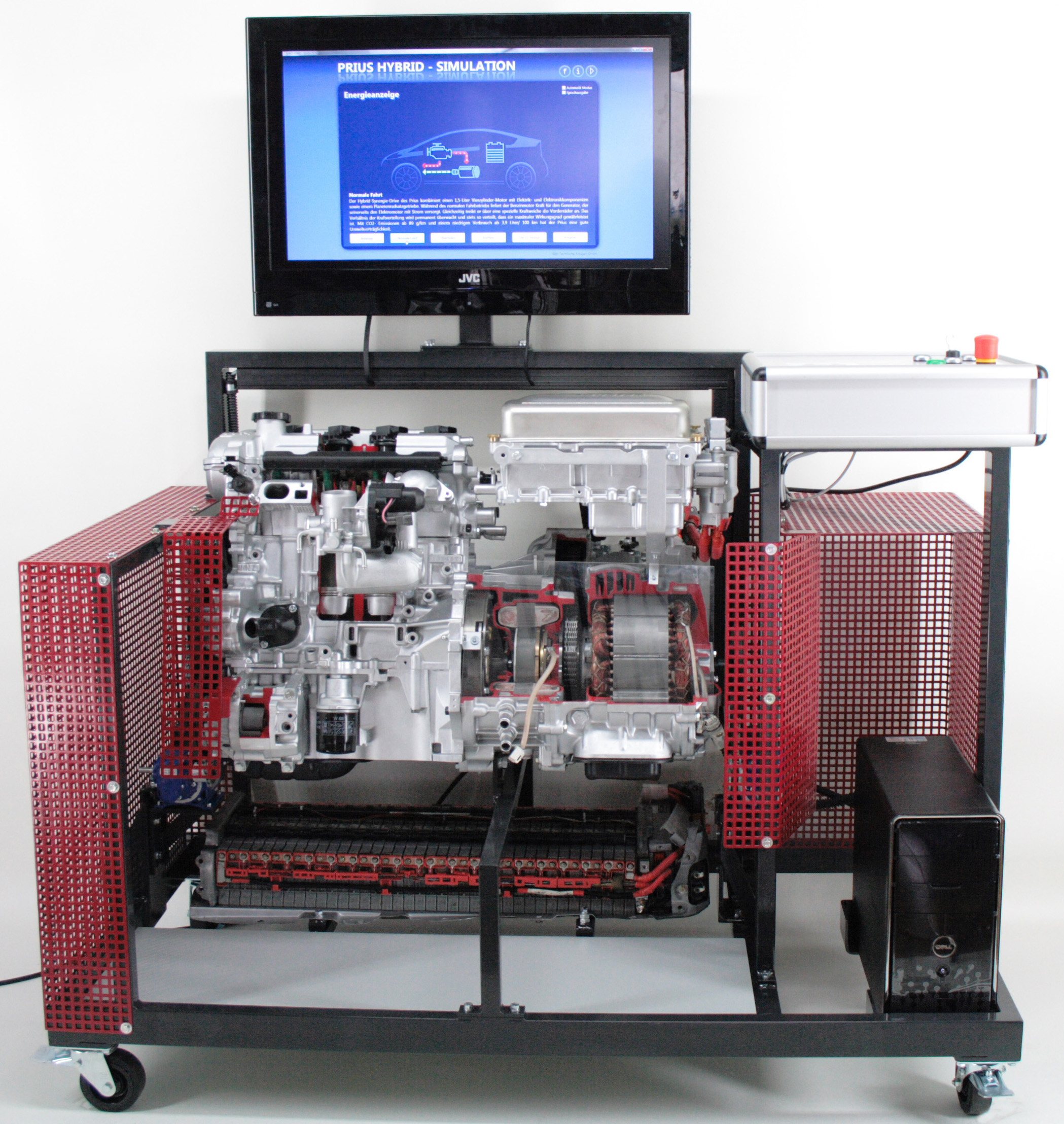

Hybridantrieb als Schnittmodell
Schnittmodelle zeigen, wie Hybridkomponenten im Inneren aufgebaut sind und mechanisch zusammenarbeiten.
Mechanik und elektrische Antriebstechnik gemeinsam betrachten
Das Beispielmodell basiert auf der Hybridtechnik eines Toyota Prius und macht wesentliche Komponenten des Benzin-/Elektroantriebs unmittelbar sichtbar.
Schulungsfahrzeuge mit Hybrid- oder Elektroantrieb
Neben stationären Modellen statten wir komplette Hybrid- und Elektrofahrzeuge mit zusätzlichen Messpunkten, Diagnosezugängen und Fehlerschaltungen aus.

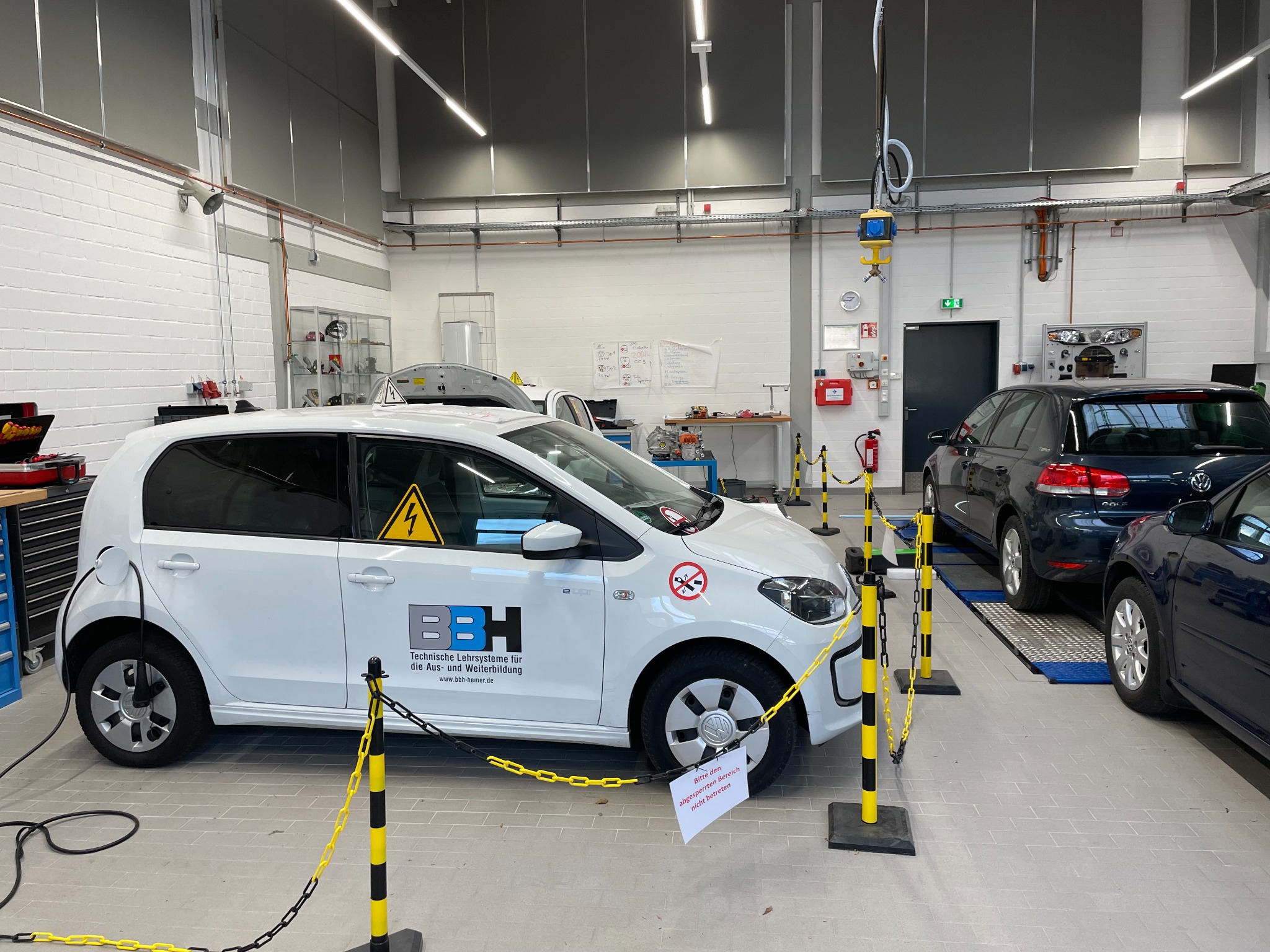

Schulungsfahrzeug E-Up
VW E-Up!, Gebrauchtfahrzeug, voll funktionsfähig, fahrtauglich mit Berührungsschutz. Das Fahrzeug ist im Innenraum geöffnet und freigelegt.
Das Ladegerät und die HV-Batterie sind geöffnet und mit Plexiabdeckungen als Berührungsschutz versehen. Eine Fehlerschaltung sowie entsprechende Messpunkte über Break-Out-Box und Messbuchsen an Bauteilen für das Hochvoltsystem sind verbaut. Schaltpläne und eine Dokumentation der Fehlerauswirkungen sind in digitaler Form und als Ordner in Papierform im Lieferumfang enthalten.
Von der Spannungsfreischaltung zur Diagnose
HV-Sicherheit
Freischalten, Spannungsfreiheit feststellen und Schutzmaßnahmen praktisch trainieren.
Hybridantrieb
Zusammenspiel von Verbrennungs- und Elektroantrieb sowie unterschiedliche Betriebsstrategien untersuchen.
Messtechnik
Elektrische Größen, Signale und Systemzustände fachgerecht erfassen und auswerten.
Diagnose
Fehlerspeicher, Bussysteme und elektrische Messwerte zur systematischen Fehlersuche kombinieren.
Häufige Fragen zu Hochvolt-Schulungsanlagen
Welche Lerninhalte decken Hochvolt-Schulungsanlagen ab?
Das hängt vom Modell ab. Möglich sind Übungen zur Spannungsfreischaltung, elektrische Messungen, die Untersuchung einzelner Hochvoltkomponenten sowie die Diagnose von Hybrid- und Elektroantrieben.
Eignen sich die Anlagen für Berufsschulen und Ausbildungszentren?
Unsere technischen Lehrsysteme kommen in Berufsschulen, Ausbildungszentren und der betrieblichen Ausbildung zum Einsatz. Sie ermöglichen eine praxisnahe Vermittlung technischer Zusammenhänge. Auf Wunsch passen wir die Ausstattung an die individuellen Anforderungen unserer Kunden an.
