Komfort- & Sicherheitstechnik
Praxisorientierte Schulungssysteme zur Untersuchung moderner Komfort-, Kommunikations-, Steuerungs- und Sicherheitssysteme im Fahrzeug.
Von CAN- und LIN-BUS-Kommunikation über Mess- und Diagnosetechnik bis zu ABS-, ASR-, ESP- und Regelungssystemen können elektrische und elektronische Zusammenhänge direkt am funktionsfähigen System untersucht werden.
& LIN
Fahrzeugvernetzung verstehen und systematisch untersuchen
Komfort- und Sicherheitssysteme moderner Fahrzeuge bestehen aus zahlreichen Sensoren, Aktoren und Steuergeräten, die über unterschiedliche Bussysteme miteinander kommunizieren. Für die technische Ausbildung ist deshalb nicht nur die einzelne Komponente, sondern insbesondere das Zusammenspiel des gesamten Systems entscheidend.
Originalkomponenten
Reale Fahrzeugkomponenten ermöglichen das Arbeiten an technisch authentischen Systemen.
Elektrische Untersuchungen
Messbuchsen, Brückenstecker und Diagnoseschnittstellen ermöglichen systematische Messungen.
Fehlersuche
Definierte Fehler können eingebracht, diagnostiziert und anhand realer Systemreaktionen bewertet werden.
Vier unterschiedliche Schwerpunkte
Die gezeigten Produkte decken unterschiedliche Bereiche moderner Fahrzeugelektronik ab und können entsprechend den jeweiligen Ausbildungszielen eingesetzt werden.
Schulungsmodell CAN- / LIN-BUS
Funktionsfähiger Schulungsaufbau zur Untersuchung der Vernetzung elektrischer und elektronischer Fahrzeugsysteme.
Vernetzte Fahrzeugelektronik am realen System

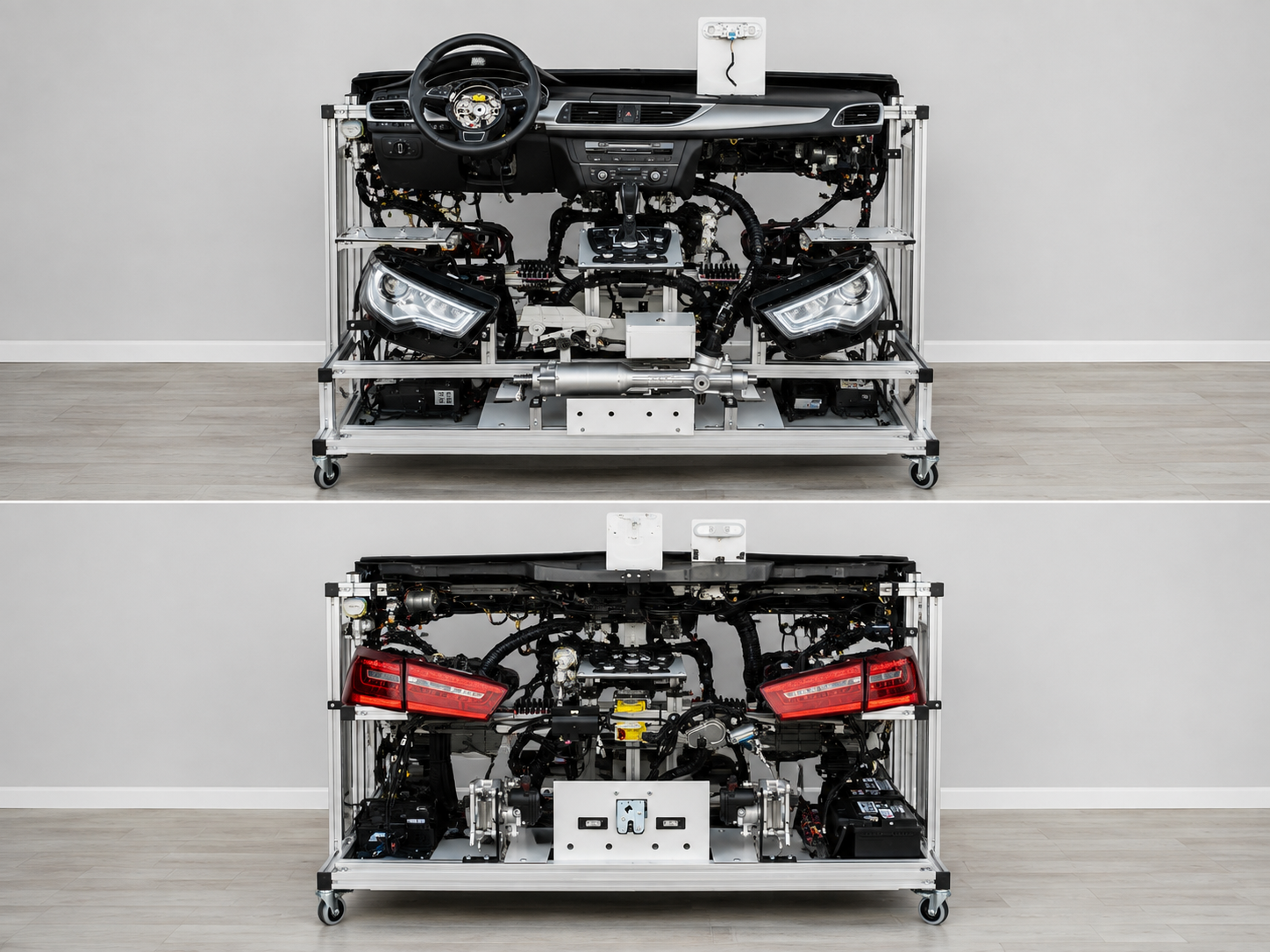

Das Schulungsmodell ist auf einem fahrbaren Aluminiumrahmen aufgebaut und beinhaltet eine Originalarmaturentafel, die komplette Beleuchtungsanlage sowie die Instrumentenbeleuchtung eines Audi A6.
Verschiedene Steuergeräte und Fahrzeugkomponenten sind funktionsfähig miteinander vernetzt und ermöglichen die praxisorientierte Untersuchung von CAN- und LIN-BUS-Systemen.
Zur Fehlersimulation sind mindestens acht vordefinierte Fehler nach DIN ISO über Kippschalter integriert. Über Brückenstecker und herausgeführte Messbuchsen können elektrische Messungen direkt im System durchgeführt werden. Der OBD-Diagnosestecker ermöglicht zusätzlich die Diagnose mit handelsüblichen Prüf- und Testgeräten.

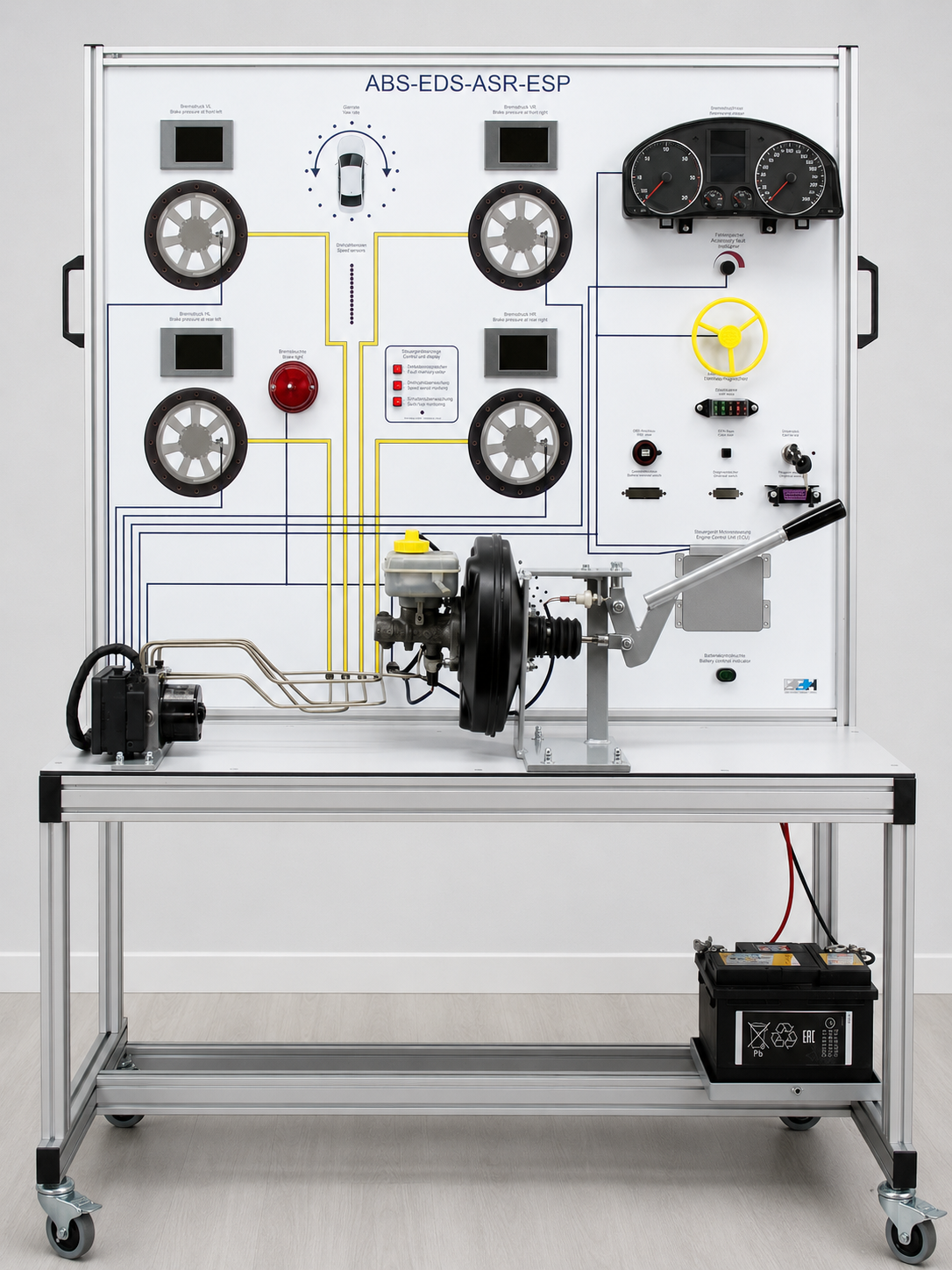

Schulungsstand ABS / EDS / ASR / ESP
Funktionsfähiger Schulungsstand zur praxisorientierten Untersuchung elektronischer Brems- und Fahrdynamikregelsysteme.
Elektronische Fahrdynamik realitätsnah untersuchen
Der fahrbare Schulungsstand verfügt über einen funktionsfähigen Aufbau eines originalen ABS-ESP-MK60-Systems.
Eine spezielle Elektronik ermöglicht die realitätsnahe Darstellung fahrdynamischer Vorgänge beim Beschleunigen und Bremsen. Dadurch können ABS-, ASR- und ESP-Regelvorgänge direkt am System beobachtet und untersucht werden.
Schnittstellen für Computerdatenerfassung, Fehlerschaltung und Universal-Schaltplantafeln ermöglichen eine umfassende Untersuchung des Systems. Die mitgelieferte VW-Diagnosesoftware mit OBD-Interface erlaubt unter anderem das Auslesen und Löschen des Fehlerspeichers sowie die Aufnahme von Istwerten.
Funktionsstand DSRE

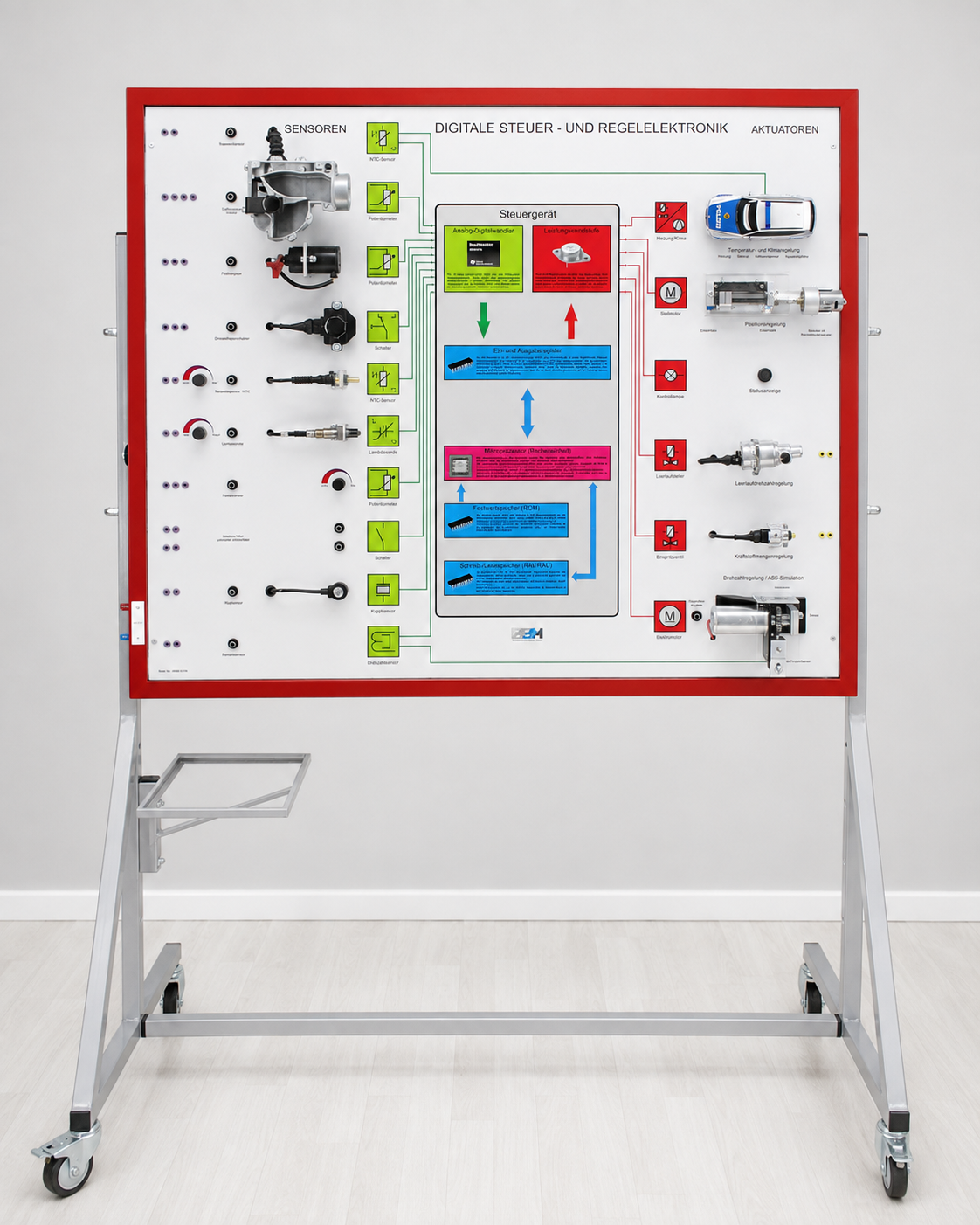

Digitale Steuer- und Regelelektronik zur Vermittlung grundlegender und weiterführender Zusammenhänge der Steuerungs- und Regelungstechnik.
Vom Sensor bis zum geschlossenen Regelkreis
Der Funktionsstand dient zur Untersuchung und Erklärung grundlegender Zusammenhänge der Steuerungs- und Regelungstechnik.
Sensoren, elektronische Signalverarbeitung und Aktoren können im Gesamtzusammenhang betrachtet und für unterschiedliche technische Aufgabenstellungen eingesetzt werden.
Für die Auswertung und Demonstration der verschiedenen Steuerungs- und Regelungsvorgänge wird eine Computerauswerteinheit benötigt.
Schulungsstand VW-Climatronic mit Standheizung

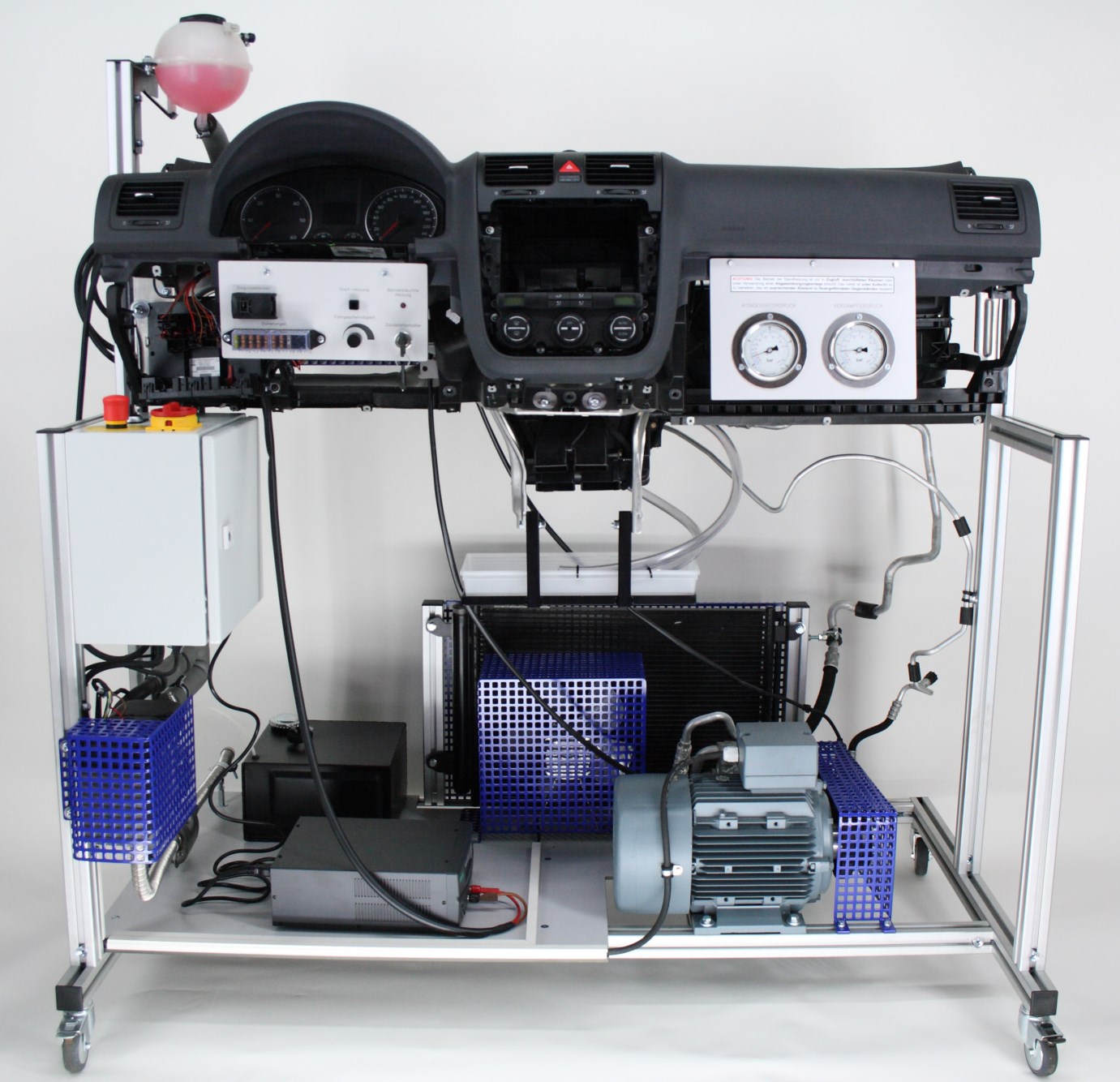

Fahrbarer Schulungsstand mit Originalkomponenten einer VW Golf Dualzonen-Climatronic zur praxisnahen Diagnose, Messwertauswertung und Untersuchung der Klima- und Heizungsfunktionen.
Klima- und Heizsysteme am realen Fahrzeugaufbau untersuchen

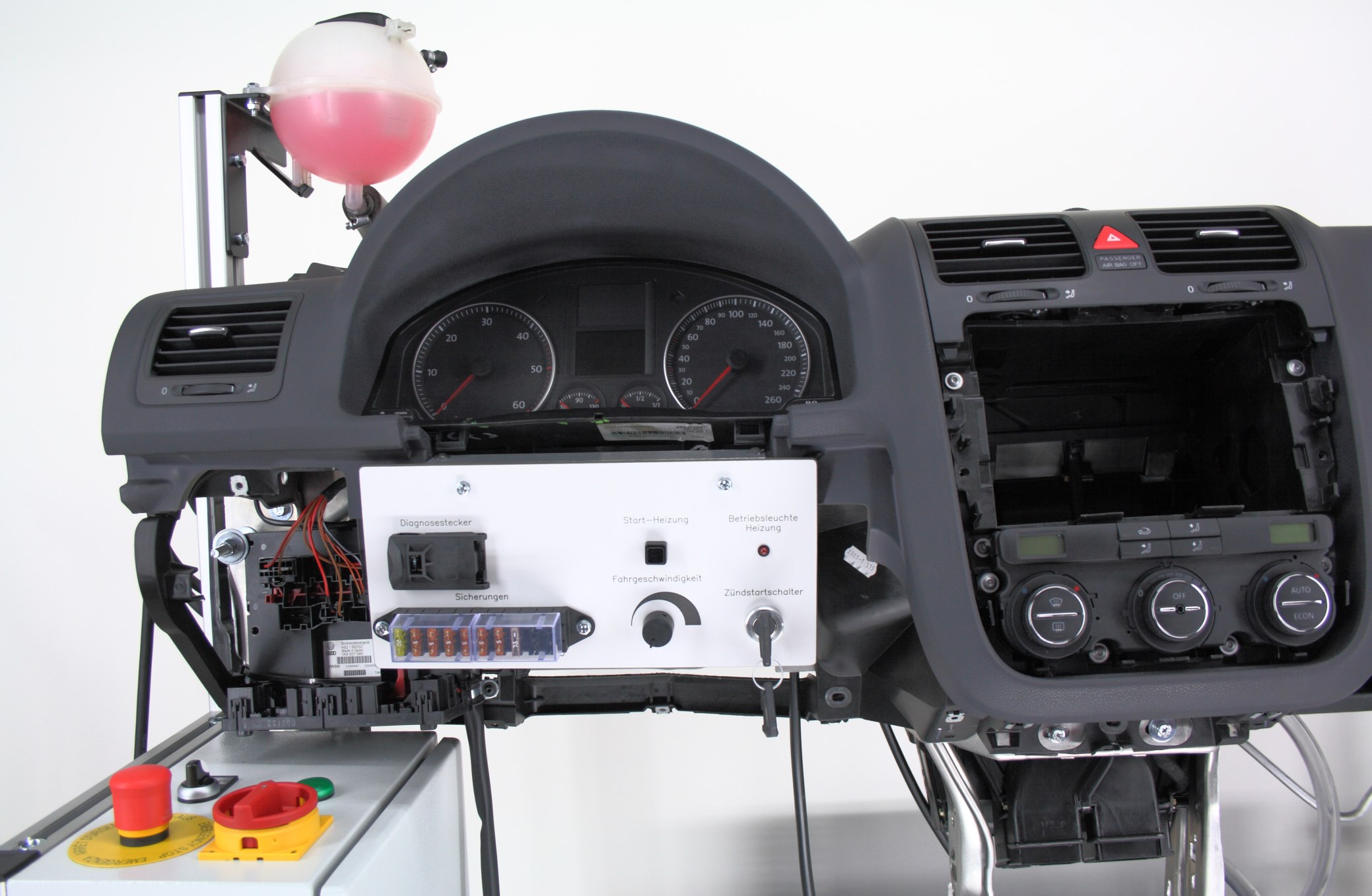

Der Schulungsstand ist mit den Originalkomponenten einer VW Golf Dualzonen-Climatronic aufgebaut. Über die OBD-Schnittstelle können Stellglieddiagnosen durchgeführt und Messwerte mit handelsüblichen Werkstatt-Testern ausgelesen werden.

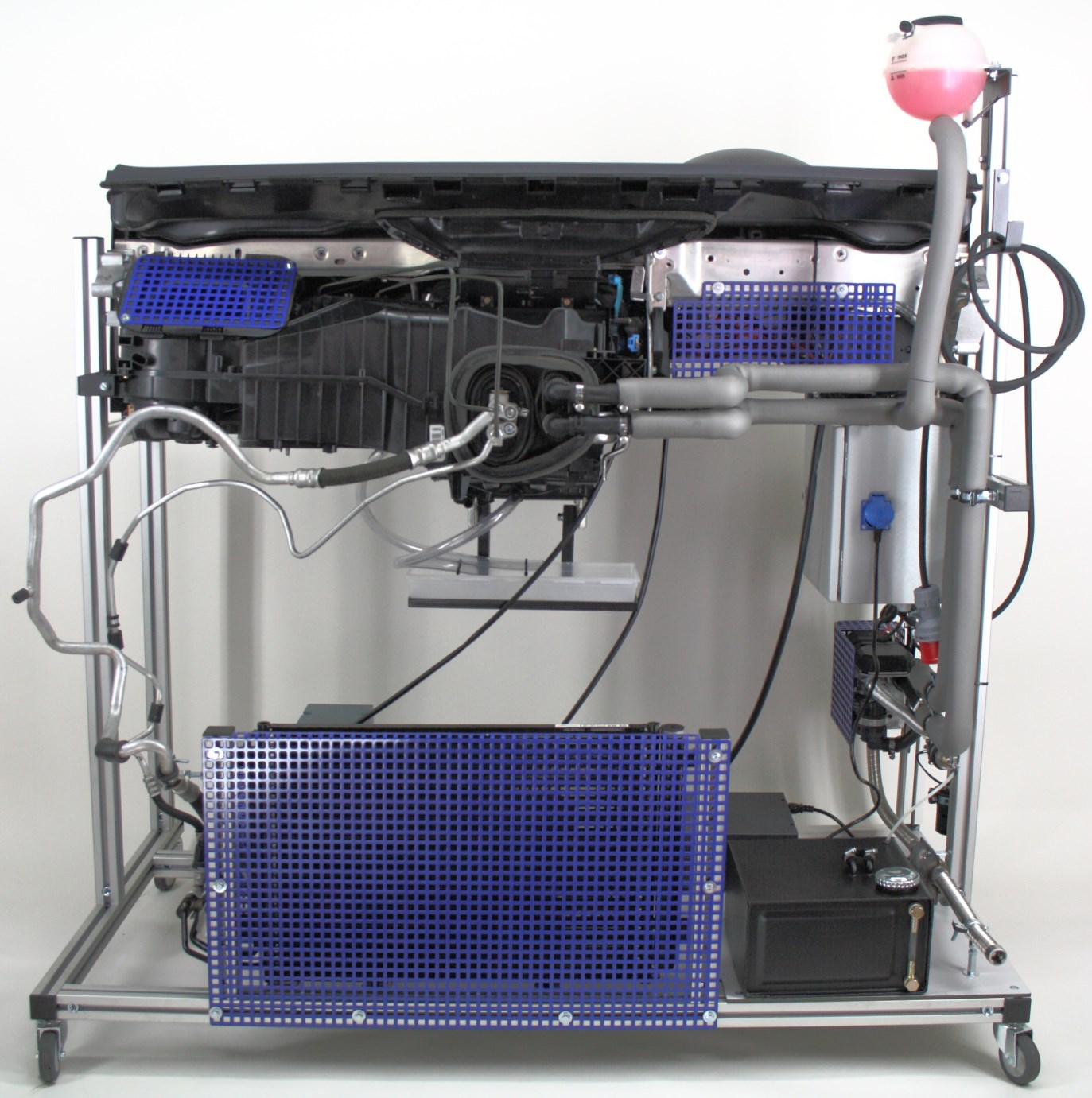

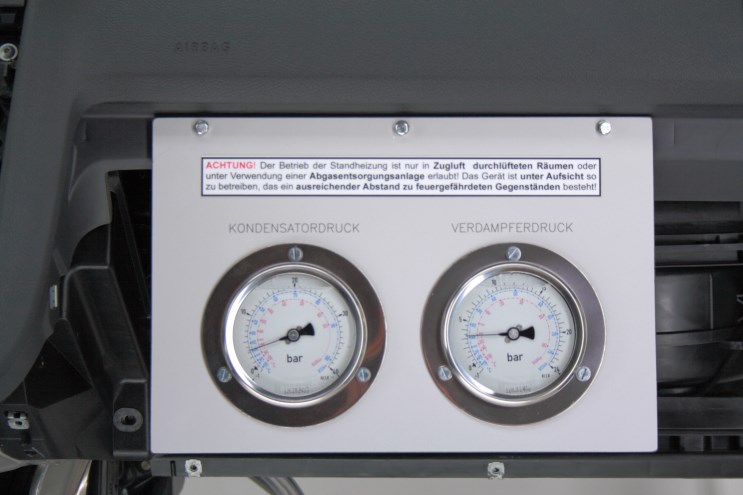

Wartungsanschlüsse sind frei zugänglich. Kondensator- und Verdampferdruck werden direkt angezeigt; ein Restbussimulator erzeugt fehlende CAN-BUS-Signale wie Motordrehzahl und Fahrgeschwindigkeit und ermöglicht damit den funktionsfähigen Betrieb der gesamten Klimaeinheit.
Bestellnummer 00002635 mit Standheizung. Variante 00002638 ohne Standheizung. Optional ist eine Spannungsversorgung 230 V erhältlich.
VW 2-Zonen Climatronic Simulationsmodell

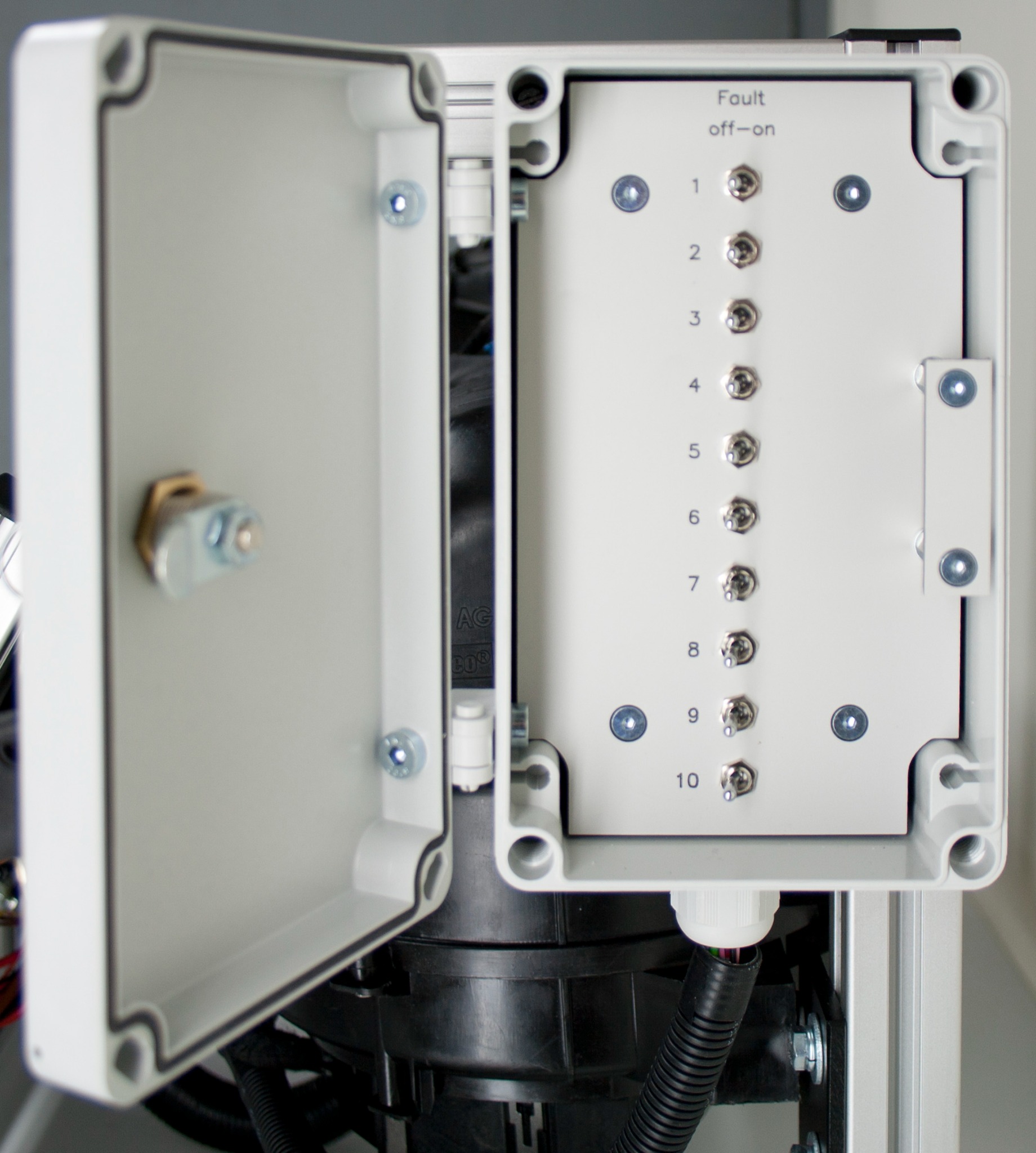

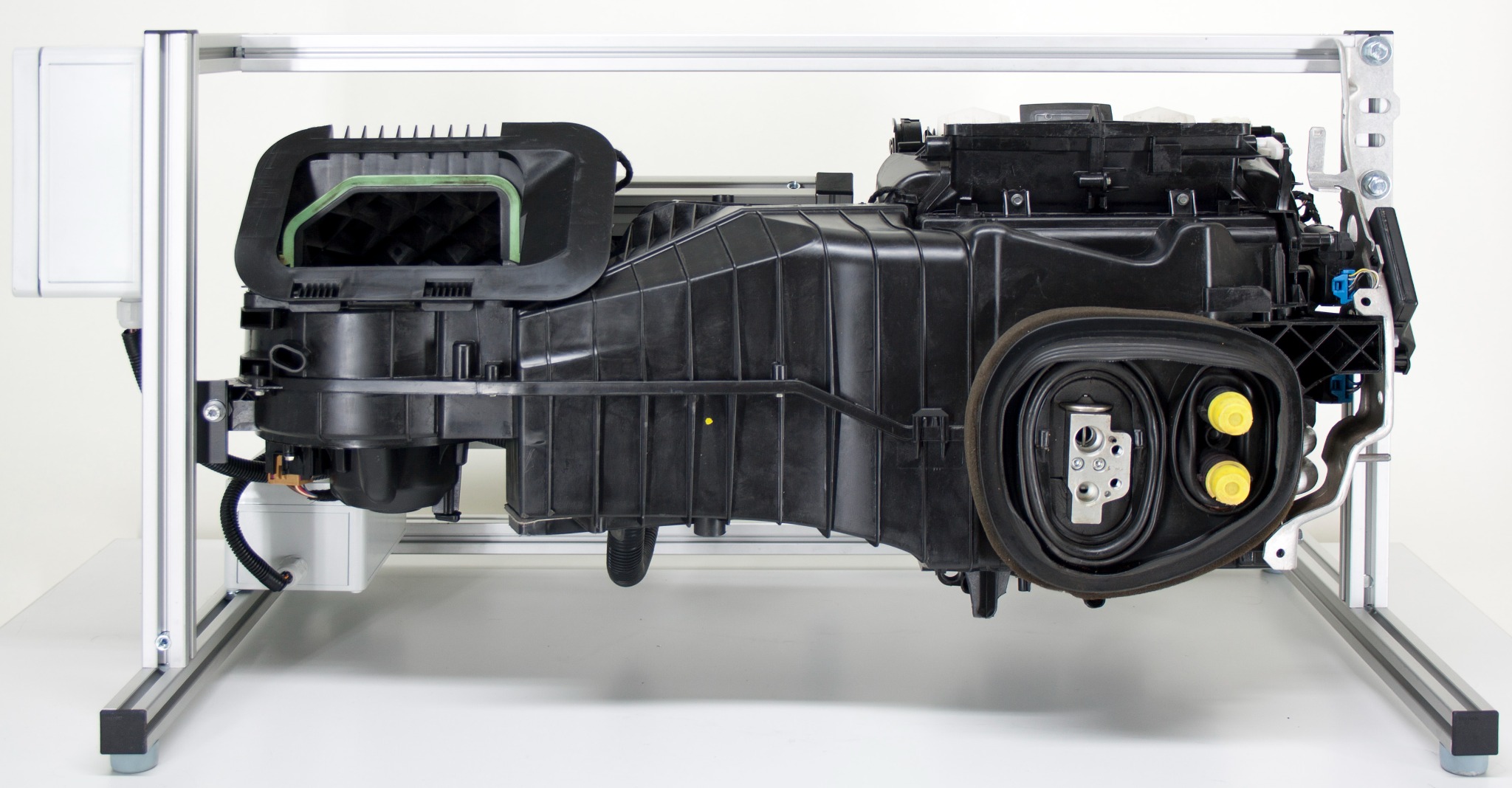

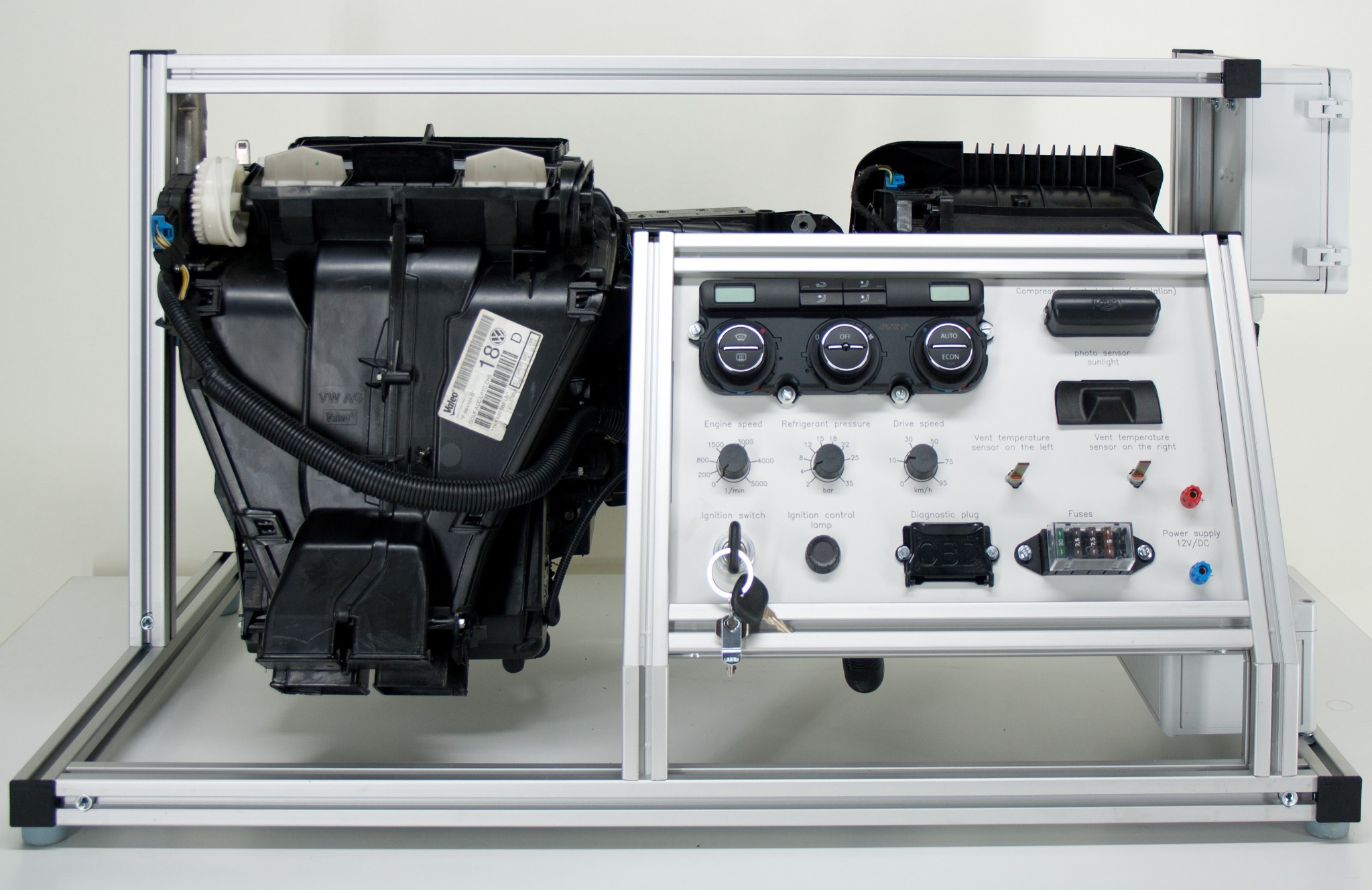

Kompaktes Schulungsmodell zur praxisnahen Untersuchung und Diagnose einer VW 2-Zonen-Climatronic – ohne Kältemittel und ohne angetriebenen Kompressor.
Regelverhalten ohne Kältemittelkreislauf realitätsnah trainieren
Das Schulungsmodell arbeitet ohne Kältemittel und ohne angetriebenen Kompressor. Das Regelverhalten der Climatronic wird über eine entsprechende Elektronik simuliert.
Über den vorhandenen OBD-Stecker kann mit handelsüblichen Testgeräten die Systemdiagnose durchgeführt werden. Installierte Restbussimulatoren erzeugen die benötigten Signale für die Kompressorregelung sowie für die Fahrgeschwindigkeit. Dadurch kann unter anderem die Funktion der Staudruckklappensteuerung in Abhängigkeit von der Geschwindigkeit demonstriert werden.
Vom Systemverständnis bis zur Fehlersuche
Die unterschiedlichen Schulungssysteme ermöglichen einen praxisorientierten Unterricht von grundlegenden elektrischen Zusammenhängen bis zu komplexer Fahrzeugvernetzung und Fahrdynamikregelung.
Systemaufbau
Komponenten, Steuergeräte und deren Aufgaben innerhalb des jeweiligen Fahrzeugsystems kennenlernen.
Signalwege
Elektrische und digitale Informationen zwischen Sensoren, Steuergeräten und Aktoren verfolgen.
Messtechnik
Spannungen, Signale, Druckwerte und weitere Systemgrößen erfassen und fachgerecht bewerten.
Fahrzeugdiagnose
Fehlerspeicher und Istwerte zusammen mit elektrischen Messungen für die systematische Diagnose nutzen.
Fehlersimulation
Definierte Fehler in das System einbringen und deren Auswirkungen auf Funktionen und Diagnoseinformationen untersuchen.
Bussysteme
CAN- und LIN-Kommunikation sowie die Zusammenarbeit mehrerer Steuergeräte untersuchen.
Regelkreise
Sensorwerte, Soll-/Ist-Vergleiche und Aktorreaktionen in geschlossenen Regelkreisen nachvollziehen.
Fahrdynamik
ABS-, ASR- und ESP-Funktionen anhand realitätsnaher Betriebszustände analysieren.
Schulungstechnik für unterschiedliche Ausbildungsziele
Art und Umfang der eingesetzten Schulungssysteme können entsprechend Ausbildungsstand, Unterrichtsschwerpunkt und vorhandener technischer Ausstattung ausgewählt werden.
Das passende Schulungssystem für Ihren Unterricht
Sie möchten einen bestimmten Schwerpunkt in der Komfort-, Sicherheits- oder Fahrzeugelektronik abbilden? Die BBH Technische Anlagen GmbH unterstützt Sie bei Auswahl und Zusammenstellung eines passenden Schulungssystems.
